1. מציאת שינויים ועדכונים בין שני שרטוים
תוכנת ZWCAD כוללת פקודה המאפשרת השוואה בין גרסאות שרטוטים. הפקודה חשובה במקרים בו מחפשים אילו הוספות / מחיקות / שינויים בוצעו בין שתי גרסאות של אותו תיכנון.

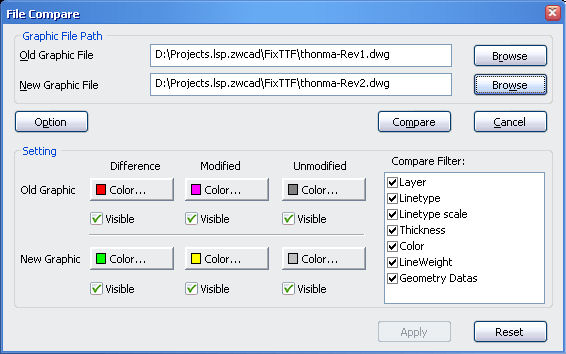

הפעלת הפקודה מתוך תפריט Express. פקודת tools ובחירת File Compare. באמצעות פקודות Browse בוחרים את שני הקבצים להשוואה. הפקודה Compare מפעילה את תהליך ההשואה.
חזור לראשית הדף
|
 |
2. עדכון קבצי EXCEL הכוללים שרטוטי אוטוקאד כאוביקטי OLE

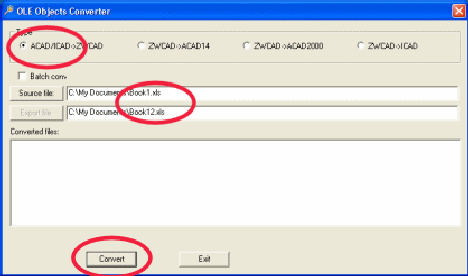

בעת העברת קובץ EXCEL הכולל קישורי OLE לשרטוטי (DWG) מסניבת עבודה עם אוטוקאד לסביבת עבודה עם ZWCAD, יש לבצע המרת קישור ליישום. באמצעות תוכנית עזר ניתן לקבוע איזו תוכנית, אוטוקאד או ZWCAD תפתח את השרטוט
הפעלת הפקודה בספרית
c:\program files\zwcad 2020 (or other)
קיימת תוכנית בשם ConversionOleID.exe
חזור לראשית הדף
|
 |
3. ביטול סימון (הפיכה לקוים מרוסקים) של פרטים נבחרים בפעולת - select
משורת ה-command יש להקליד את הפקודה HighLight ולעבור למצב "OFF"
חזור לראשית הדף
|
 |
4. איך להפוך אליפסה לפוליליין?
אין אפשרות (ללא תוכנה מיוחדת) להפוך אליפסה לפוליליין. אך ניתן לקבוע מראש, לפני שרטוט האליפסה, שהתוכנה תצייר את האליפסה מראש כפוליליין. זאת באמצעות הפקודה PELLIPSE ולעבור למצב "ON"
חזור לראשית הדף
|
 |
5. עריכת TEXT בחלון עריכה

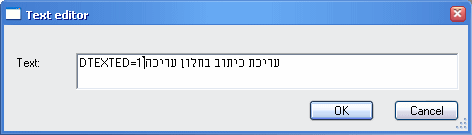

בלחיצה כפולה על אוביקט TEXT נכנסת התוכנית למצב עריכת כיתוב. העריכה מתאפשרת מול רקע השרטוט. לרגילים לתיקון כיתוב בחלון עריכה מומלץ להשתמש בפקודה dtexted ולעבור למצב 1
חזור לראשית הדף
|
 |
6. שליטה על היפוך טקסט TEXT בעת ביצוע פקודת Mirror
בעת ביצוע פקודת ראי ניתן לשלוט האם הכיתוב יתהפך (כתב ראי) או ישאר קריא באמצעות משתנה המצב mirrtext ומצב OFF מבטל את היפוך הכיתוב
חזור לראשית הדף
|
 |
7. VISRETAIN שמירת מצב שכבות בקובץ XREF
ניתן לקבוצע מצב Layers של קובץ XREF מתוך הקובץ הראשי/אב. משתנה VISTRAIN מאפשר לקבוע אם שינוי זה ישמר גם לאחר שמירת קובץ האב ופתיחתו מחדש של קובץ האבVISRETAIN=1
או שהשינוי ישמר עד ליציאה מקובץ האב VISRETAIN = 0.
חזור לראשית הדף |
|
|
8. דיפדוף מהיר בשכבות -לבדיקת תוכן שכבות - LayWalk
לדיפדוף מהיר בין שכבות - ללא צורך בהדלקת וכיבוי שכבות ממנהל השכבות! אפשר לדפדף בין השכבות (או קבוצת שכבות) לראות ולבדוק מה נמצא בכל שכבה והאם אוביקטים נמצאים בשכבה הנכונה
מסמך pdf - ניתן להדפסה ו/או שמירה
להצגת מלאה של המסמך
חזור לראשית הדף
|
 |
9. הגדרת HATCH עבור מרצפות
ניתן להגדיר סוג Hatch המתאים במיוחד לסימון מרצפות ואריחים. קנה המידה של הסימון שווה לגודל המרצפות. מומלץ להגדיר קוקו זה לקובץ הטמפלט הקבוע (dwt)

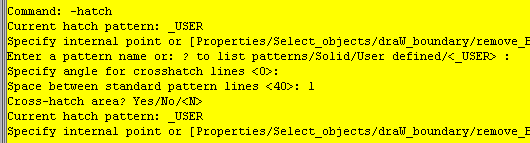

להפעלה: משורת הפקודות יש להקליד hatch- ולעקוב אחרי ההוראות בתמונה משמאל. יש לבחור את האופציה Properties. ואחר את האופציה User Defiined. שם הקוקו user_.
חזור לראשית הדף |
DBLCLKEDIT = OFF דבל קליק על בלוק יפתח תמיד את הבלוק לעריכה |
10. DBLCLKEDIT - משתנה המאפשר שליטה על הפעלת פעולת דבל קליק על אוביקט
בחירה בדאבל קליק של בלוק גורם לאחת משתי פעולות: אם לבלוק יש אטרביוטים, יפתח מסך עריכת האטרביוטים. אם הבלוק חסק אטרביוטים, יפתח הבלוק למצב עריכה Edit Block in Place.
חזור לראשית הדף |
MEASUREINIT System Variable
קובע אילו יחידות (מטרי / אינטצ'י) יקבעו לשרטוט חדש.
משפיע על בחירת קובץ Hatch, Linetypeמשפיע על קנה מידה להאטצ' ולסוגי קווים
יכול להשפיע על יחידות קנה מידה להדפסה
ערך משתנה
0 אינטצ'י; Uses the hatch pattern file: ZWCAD.pat and linetype file: ZWCAD.lin
1 מטרי; Uses the hatch pattern file: ZWCADiso.pat and linetype file: ZWCADiso.lin
Save: המשתנה נשמר במחשב בהגדרות ה- Registry
Default: נקבע על פי הגדרות המחשב לאזור ומדינה - country/region
MEASUREMENT System Variable
משמש לשינוי יחידות (מטרי / אינטצ'י). בשרטוט קיים. דומה למשתנה MEASUREINIT אך נשמר בשרטוט עצמו.
Save: המשתנה נשמר בשרטוט עצמו
Default: לפי הגדרת המשתנה MeasureInit בעת יצירת השרטוט
|
11. MEASUREINIT / MEASUREMENT - משתנים הקובעים אם השרטוט הינו MM או INCH
משתנים אלו קובעים אם התוכנה בפתיחת שרטוט חדש או שרטוט קיים ישתמש בקבצי Hatch / Linetype / Plot מטרים או אינטצ'ים
חזור לראשית הדף |
כל הפעלה של הפקודה מעבירה את השרטוט משימוש בקובץ CTB לשימוש בקובץ STB ולהפך |
12. CONVERTPSTYLES - בהדפסה PLOT למעבר בין שימוש בקובץ CTB לשימוש בקובץ STB
חזור לראשית הדף |
כאשר הסמן נמצא בשורת הפקודות ומקלידים שם פקודה, התוכנה מציגה טבלת פקודות לבחירה מהירה. לאחר הקלדת תחילית הפקודה, התוכנה תצג פקודות המתחילות באותה תחילית
1 - טבלת הפקודות תוצג בשורת ה-commnad
0 - מפסיק את הצגת טבלת שמות הפקודות
|
13. INPUTSEARCHOPTIONFLAGS- להסתרת/הצגת רשימת הפקודות בעת הקדת פקוד
חזור לראשית הדף |
1 - יוצג סמל הצלב נמצא מעל כמה אוביקטים חופפים
2 - כמו ערך 1, עם לחיצת מקש שמאל בעכבר תוצג טבלת האוביקטים החופפים ומאפשר בחירת אחד מהם
0 - משתק את האופציה
|
|
הקלדת הפקודה MOVEBAK תציג שאלה להקלדת מסלול ושם לתיקיה מתאימה
:<> Input Directory for MOVEBAK, or . for none
הקלדת נקודה . תחזיר את השמירה למצב הרגיל - בתיקית קובץ ה-DWG
|
15. פקודת MOVEBAK - לקביעת התיקיה בה ישמרו קבצי ה- BAK בעת שמירה קובץ
חזור לראשית הדף |
הקלדת הפקודה copyclipformats תציג ערך נוכחי. יש להקליד את הערך הנכון 193
|
|
|
